一、概述

“十四五”时期，是乘势而上开启全面建设社会主义现代化国家新征程、向第二个百年奋斗目标进军的第 一个五年。

华晨环保一直致力于城镇、农村供水项目，本着“让广大百姓喝上放心水”的质朴理念，多年来一直精研技术、深耕服务，在全国范围内参与建设了大量的供水工程，积累了丰富的从业经验，并积极融合净水技术、传感器技术、物联网、大数据等新技术，推出了适用于城镇、农村供水保障工程的智慧水站集成装置。

二、智慧水站集成装置技术说明

智能现场控制箱、配套在线仪表传感器、配套工艺装置（电动阀、自动型计量泵等）、安全装置等。

1、智慧水站运行监控平台

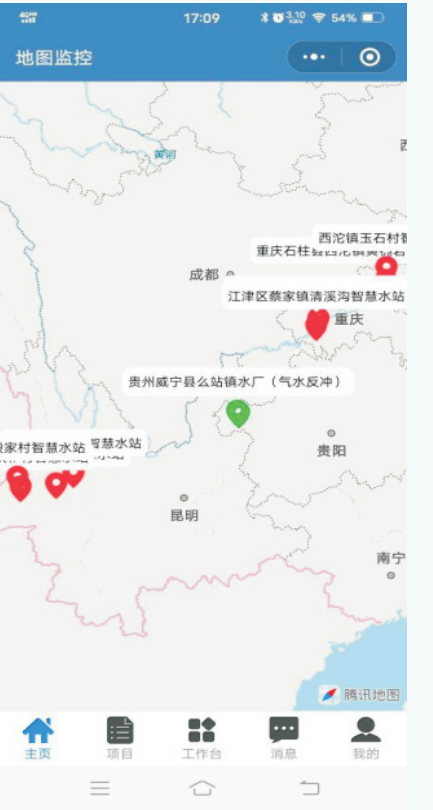

①基于地理信息系统（GIS)的监控数据；

②运行过程监测：水流量监测、水质监测、清水池液位、药液量监测、工艺运行监测（设备启停、排泥、滤池反洗）、动力设备运行监测（单机功率≥3kw)、QoS监测；

③安全监测：可支持接入视频监控、远程抓拍、操作管理间（电箱、药剂箱、仓库等）非法打开；

④告警管理：各类告警、告警通知、告警压缩；

⑤支持物联网网关数据接入，支持以太网、2G3G4G数据接入；

⑥支持控制中心集成，在电脑终端（中心控制屏）显示数据，实时监控；

⑦手机微信客户端软件，同时兼容ISO版本及安卓版本。

⑧支持云平台迁移、合并及升级，预留专业云平台、大数据智能发展空间；

2、智能现场控制箱

①核心PLC：内置净水工艺智控程序；

②防水型控制箱体，防水等级不低于IP55；

③支持以太网、2G3G4G数据传输，数据上传云平台，

④采集与控制：采集水流量、水质、药液量、清水池液位、工艺运行（设备启停、排泥、虹吸反洗）、动力设备运行（单机功率≥3kw)等数据；

3、配套在线仪表、传感器

①清水池液位计，采集清水池液位数据；

②水质在线仪表，进水浊度传感器、出水浊度传感器、余氯传感器等水质取样监测传感器；

③流量计，监测水流量；

4、配套工艺装置

①自动型加药装置，配可接受4-20mA电流、RS485等通讯控制的自动型计量泵；

②自动型消毒装置，智控型次氯酸钠发生器或次氯酸钠智能投加器，配可接受4-20mA电流、RS485等通讯控制的自动型计量泵；

5、可支持连接的配套安全装置

①智慧水站基础版

②智慧水站标准版

③智慧水站升级版

④智慧水站定制版

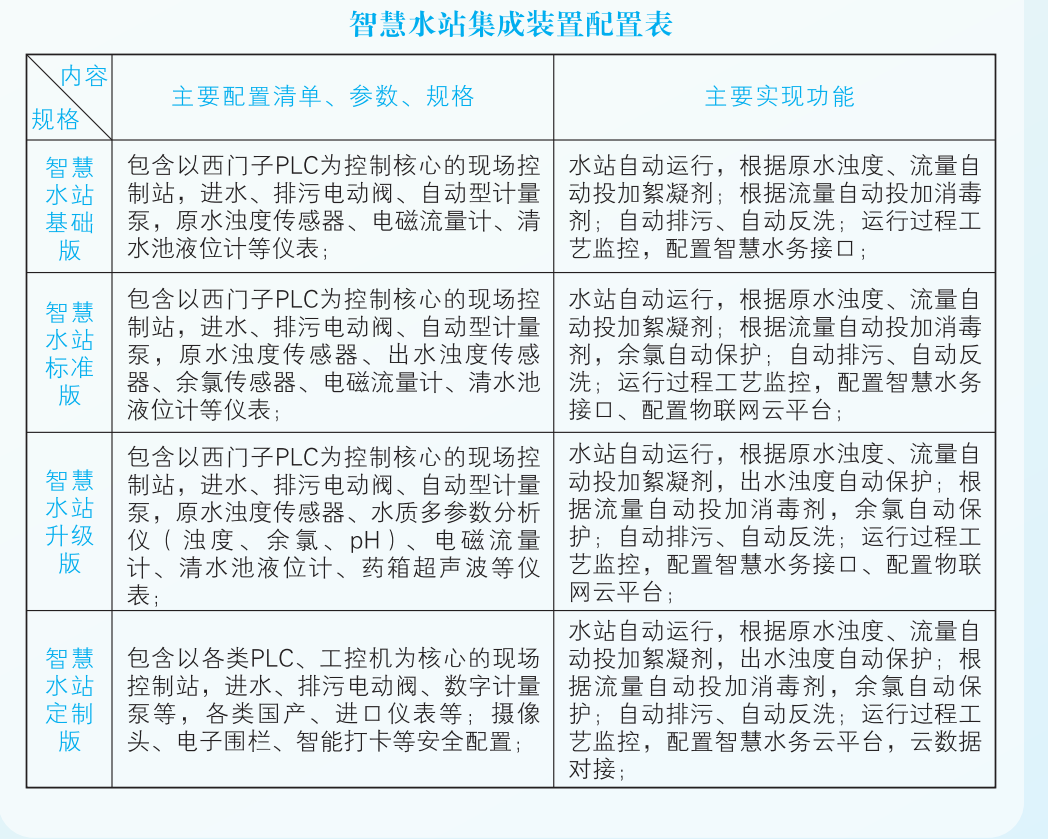

三、智慧水站集成装置配置表

二、智慧水站集成装置技术说明

智能现场控制箱、配套在线仪表传感器、配套工艺装置(电动阀、自动型计量泵等)、安全装置等。

1、 智慧水站运行监控平台

①基于地理信息系统(GIS)的监控数据;

②运行过程监测:水流量监测、水质监测、清水池液位、药液量监测、工艺运行监测(设备启停、排泥、滤池反洗)、

动力设备运行监测(单机功率≥3kw)、QoS监测;

③安全监测:可支持接入视频监控、远程抓拍、操作管理间(电箱、药剂箱、仓库等)非法打开

④告警管理:各类告警、告警通知、告警压缩;

⑤支持物联网网关数据接入，支持以太网、2G3G4G数据接 入;

⑥支持控制中心集成，在电脑终端(中心控制屏 )显示数据，实时监控;

⑦手机微信客户端软件，同时兼容ISO版本及安卓版本。

⑧支持云平台迁移、合并及升级，预留专业云平台、大数据智能发展空间;

2、智能现场控制箱

①核心PLC:内置净水工艺智控程序;

②防水型控制箱体，防水等级不低于IP55;

③支持以太网、2G3G4G数据传输，数据上传云平台，

④采集与控制:采集水流量、水质、药液量、清水池液位、工艺运行(设备启停、排泥、虹吸反洗)、动力设备运行(单机功率≥3kw )等数据

3、配套在线仪表、传感器

①清水池液位计，采集清水池液位数据;

②水质在线仪表，进水浊度传感器、出水浊度传感器、余氯传感器等水质取样监测传感器;

③流量计，监测水流量;

4、配套工艺装置

①自动型加药装置，配可接受4- -20mA电流、RS485等 通讯控制的自动型计量泵;

②自动型消毒装置，智控型次氯酸钠发生器或次氯酸钠智能投加器，配可接受4-20mA电流、RS485等通讯控制的自动型计量泵;

5、可支持连接的配套安全装置
